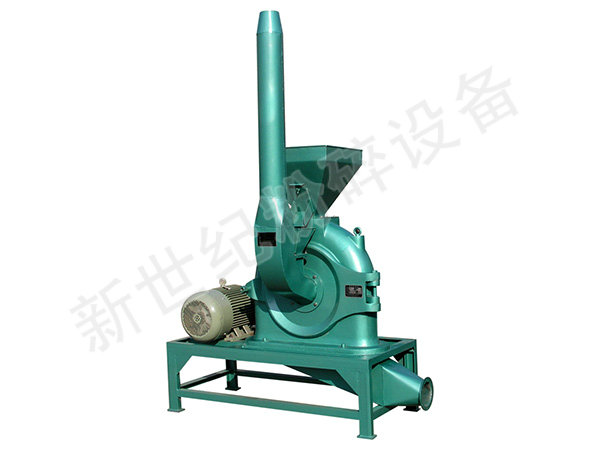

XWDJ-500渦輪式粉碎機

　　XWDJ渦輪式粉碎機主要適用于中低硬度物料的粉碎，是化工、醫藥、染料、涂料、農藥、冶金、陶瓷、食品、飼料、非金屬礦及科研等企事業單位，作為細粉及至超細粉加工理想的設備。該機器是機殼一端配以滾動軸承主軸，由電機通過帶傳動，帶動主軸及緊固在主軸上的渦輪高速旋轉。 使渦輪與篩網圈上的磨塊，組成合理，緊湊的結構付，使物料在旋轉氣流中緊密地磨擦和強烈的沖擊研磨，并在葉片與磨塊之間的隙縫中，進行再次研磨，通過篩網的調節能粉碎物料40目-325目之間。該設備結構緊湊合理、體積小、耗能低，效率高，轉動平穩，噪聲低，密封可靠，無粉塵污染，自冷功能良好，安裝簡單，易拆易修，調換損件方便。針對渦輪式粉碎機噪聲大的特點，已開發有消音器裝置，大大降低了工作噪聲。
技術參數：

機型	轉子直徑	主電機功率	主機轉速(r/min)	粉碎細度(目)	產量(kg/h)	重量
XWDJ-130	130	2.2	7500	10～325	3～50	30
XWDJ-150	150	2.2-3	7300	10～325	5～70	40
XWDJ-220	220	4～5.5	6000	10～325	15～150	70
XWDJ-250	250	5.5～7.5	6000	10～325	20～200	85
XWDJ-350	350	11～15	4500	10～325	25～500	250
XWDJ-500	500	18.5～22	3250	10～325	30～1200	430
XWDJ-550	550	22～30	2930	10～325	50～1500	480
XWDJ-750	750	30～37	2250	10～325	60～2000	850

設備外形尺寸：

型號	A	B	C	主機（長×寬×高）
XWDJ-130	204	125	170	320×150×255
XWDJ-150	230	140	270	350×165×280
XWDJ-220	235	170	260	505×220×405
XWDJ-250	258	182	378	615×212×480
XWDJ-350	348	250	500	830×290×660
XWDJ-500	435	300	600	1060×350×835
XWDJ-550	456	300	600	1080×400×903
XWDJ-750	523	330	900	1400×40 0×1130

XWDJ渦輪式粉碎機安裝及使用注意事項
1、機器安裝參考XWDJ渦輪式粉碎機系列配簡易除塵器成套裝置圖樣，實施安裝，好在主機、風機等機腳位置加好固定裝置。（不加固也可以使用）、在各法蘭圈連接位置須加入密封橡皮墊片或用石棉繩加以密封，緊固各螺絲件，使整套設備緊密連接，無傾斜。
2、電器控制柜應安裝在操作人員能夠正常觀察并操作方便處，應接地。
3、機器安裝完畢后應進行點動試運轉，注意旋轉方向應符合機器旋轉標志。
4、機器啟動前應先用手撥轉主軸，檢查其是否有卡死或不正常異響，并及時處理排除后，方可啟動機器，并空運轉幾分鐘，待一切正常后，再行加料。
5、機器一般以進料斗加料，為保證加料均勻，避免堵塞，可安裝調節進料速度的裝置。如采用反壓自動吸料裝置的，操作人員應嚴格控制進料速度，使電機工作不超正常負荷，須防止吸料管物料堵塞，如堵塞及時疏通、清理，然后正常工作。
6、一般要求加工物料粒度小于12mm，含水率小于12%.
7、為防止鐵器進入機內損壞零件，應嚴格檢驗物料，好能在進料口前裝有吸鐵裝置。
8、每次粉碎結束,應打開機門,檢查所有堅固聯結件是否松脫或不正常磨損,并及時處理完好,同時清理面器及粘結在篩網上的物料。
9、粉碎后的物料是從機殼下腔排出，可由布袋直接收集或連接集料（集料分級）裝置收集。
10、機器通過更換篩網,以篩網的孔徑粗細來決定粉碎物的粗細,主機后背有4顆10mm的固定螺絲固定整個篩子件,旋取4顆固定螺絲，打開機門,取出整個篩子件,照原樣更換篩子件上的篩網,然后照原樣固定篩子件,關緊機門,開始工作。
11、機器在保證正常使用的情況下，對滾動軸承應及時加注潤滑油脂，以防咬傷、損壞。
12、如各易損件經磨損不能正常工作時，須及時照原樣更換。
13、機器在用戶遵守正常使用規則的條件下，在出廠十二個月內如因制造質量不良發生故障，不能使用時負責三包。不包括易損件。
14、根據用戶需要，可提供成套物料分級集料裝置，并優先提供方便與服務。
